三重点の自由度 90回薬剤師国家試験問18b
90回薬剤師国家試験 問18b

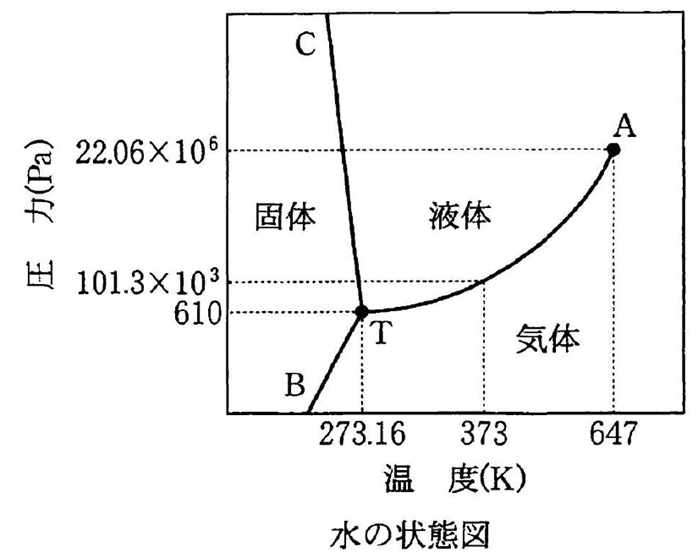

水の相平衡図(模式図)に関する記述の正誤を判定してみよう。
b T点は三重点とよばれ、その自由度は1である。
90回薬剤師国家試験 問18b 解答解説
b × T点は三重点とよばれ、その自由度は1である。
→ 〇 T点は三重点とよばれ、その自由度は0である。

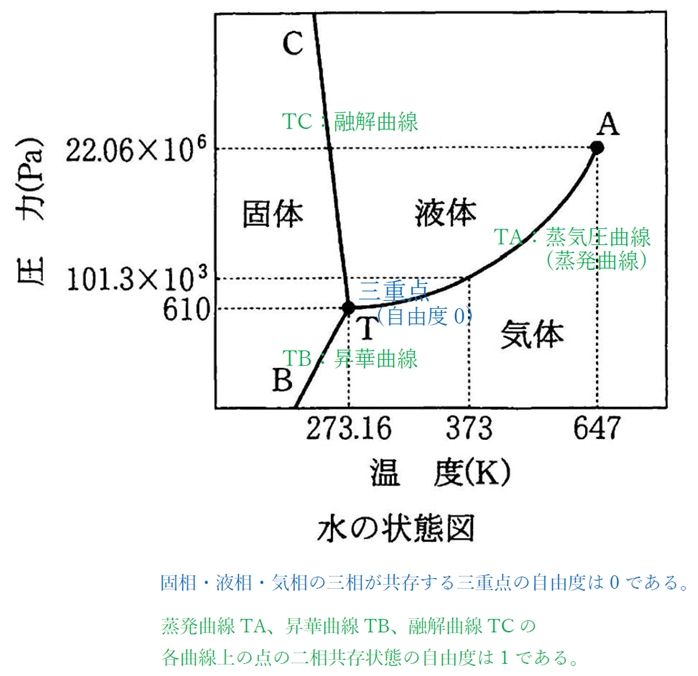

図のT点は固相，液相，気相の三相が共存する特殊な点であり、三重点と呼ばれる。
三重点は物質固有の点である。
自由度(F)とは、
相の数を維持するのに自由に決定できる示強性状態関数（温度・圧力など）の数である。
ギブズの相律によると、
自由度(F)は次式で計算される。
Ｆ ＝ Ｃ−Ｐ＋２
（C：成分の数 Ｐ：相の数）
図の三重点は、
一成分系で相の数は3なので、
Ｆ ＝ Ｃ−Ｐ＋２ より、
Ｆ ＝ 1−3＋２ ＝ 0
と計算される。
三重点の自由度は0ということは、
一成分系（純物質）において、
気相・液相・固相の三相の平衡状態を維持するにあたり、
自分たちで自由に決められる示強性状態関数の数は0であり、
全て指定されることを意味する。
また、蒸発曲線（蒸気圧曲線）、昇華曲線、融解曲線の各線上の二相共存状態の自由度は、
一成分系で相の数は2なので、
Ｆ ＝ Ｃ−Ｐ＋２ より、
Ｆ ＝ 1−2＋２ ＝ 1
と計算される。
各曲線上の点の自由度が1ということは、
二相の平衡状態を維持するにあたり、
自分たちで自由に決められる示強性状態関数の数は1であり、
他は全て指定されることを意味する。
